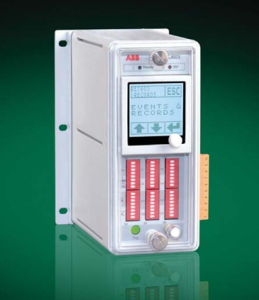

REJ603 ABB – Rơ le bảo vệ kỹ thuật số

1. Giới thiệu chung về sản phẩm

• Sản phẩm: Rơ le bảo vệ kỹ thuật số REJ603
• Mã sản phẩm: REJ603
• Phiên bản: 1.5
• Thương Hiệu: ABB
• Xuất xứ: Trung Quốc

2. Chi tiết sản phẩm:

Mô tả sản phẩm:

• REJ603 ver 1.5 được thiết kế để bảo vệ chống quá dòng và chạm đất cho các ứng dụng trong mạng phân phối điện thứ cấp và trung thế
• Rơ le này có khả năng tự động nuôi nguồn từ dòng điện đầu vào mà không cần nguồn bên ngoài, giúp giảm đáng kể chi phí và đơn giản hóa việc lắp đặt
• Thường được áp dụng trong các tủ điện trung thế và hệ thống bảo vệ đường dây điện, đóng góp vào việc cải thiện đáng kể độ tin cậy và an toàn của hệ thống điện

Thông số kỹ thuật:

• Chức năng bảo vệ: Bao gồm các chức năng 50, 51, 50N, 51N, 68.
• Điện áp nguồn: Từ 24 đến 250VAC (50/60 Hz) hoặc từ 24 đến 250VDC.
• Điện áp đầu ra: 24VDC, dòng ra 1A.
• Tiêu chuẩn: Bao gồm IEC, ANSI, HR, FR.
• Cấp bảo vệ Rơle: IP 54 và IP 20.
• Nhiệt độ hoạt động: Từ -25 đến +55ºC.
• Độ ẩm tương đối: Dưới 93%, không ngưng tụ.
• Áp suất: Từ 86 đến 106 kPa.
• Cấu hình ứng dụng: Cấu hình B.
• Nguồn cấp: Hỗ trợ tự cấp nguồn hoặc cấp nguồn kép.

Tính năng:

Rơ le bảo vệ kỹ thuật số ABB REJ603 được thiết kế để cung cấp bảo vệ cho các hệ thống điện trung thế. Dưới đây là những tính năng chính của rơ le REJ603:

Bảo vệ quá dòng (Overcurrent Protection):

• Chức năng 50 (quá dòng tức thời): Phát hiện và ngắt mạch nhanh khi xảy ra sự cố quá dòng.
• Chức năng 51 (quá dòng thời gian): Bảo vệ trước các sự cố quá dòng kéo dài, giảm thiểu thiệt hại cho thiết bị.

Bảo vệ chạm đất (Earth Fault Protection):

• Chức năng 50N (chạm đất tức thời): Phát hiện và phản ứng nhanh khi có sự cố chạm đất.
• Chức năng 51N (chạm đất thời gian): Bảo vệ trước các sự cố chạm đất kéo dài.

Tự cấp nguồn: Rơ le có khả năng hoạt động mà không cần nguồn điện phụ trợ, giúp nâng cao độ tin cậy và dễ dàng triển khai trong nhiều môi trường khác nhau.

3. Điểm ưu việt

Bảo vệ Đa chức năng: Rơ le REJ603 của ABB được thiết kế để bảo vệ quá dòng và chạm đất, mang tính linh hoạt cao giống như một bộ ngắt mạch, đảm bảo bảo vệ hiệu quả cho hệ thống điện.

Tích hợp Cảm biến dòng điện: Sử dụng các cảm biến dòng điện REJ603-CT1, REJ603-CT2, REJ603-CT3 để đo và giám sát dòng điện, cung cấp thông tin chính xác để tối ưu hóa bảo vệ hệ thống.

Tính Năng Tự cấp nguồn: Rơ le này có khả năng tự cấp nguồn, giảm chi phí và đơn giản hóa quy trình triển khai.

Kích Thước Nhỏ Gọn: Thiết kế nhỏ gọn của REJ603 giúp dễ dàng lắp đặt và tiết kiệm không gian trong các ứng dụng điện công nghiệp.

---
