Tủ trung thế 40.5kV ABB cấu hình C

1. Thông tin sản phẩm:

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng giao hàng/12 tháng đóng điện
• Giá: Liên hệ 0961.751.836

2. Mô tả sản phẩm:

Tủ trung thế 40.5kV ABB cấu hình C là lựa chọn tối ưu cho việc đóng cắt mạch trung thế, với điện áp lên đến 40.5kV. Sản phẩm phù hợp cho các hệ thống điện trên các đường trục, nhánh rẽ và cung cấp nguồn cho máy biến áp.

Tủ được lắp ráp và thử nghiệm hoàn chỉnh tại nhà máy, đảm bảo chất lượng và độ tin cậy cao. Cấu hình cơ bản bao gồm:

• Ngăn cầu dao (Module C): Tương thích với đầu cáp trung thế loại T-Plug (Tee Connector).
• Hệ thống thanh cái 3 pha: Dẫn dòng liên tục lên đến 630A, đảm bảo hoạt động ổn định trong các điều kiện tải khác nhau. Toàn bộ hệ thống được bảo vệ bởi buồng kín chứa khí SF6 cách điện và ngăn ngừa ngắn mạch.

Tủ trung thế ABB cấu hình C có khả năng mở rộng, phù hợp kết nối với các tủ khác như M, V, F thông qua các phụ kiện tương thích. Tùy theo yêu cầu, tủ có thể tích hợp động cơ và các phụ kiện cần thiết để kết nối với hệ thống SCADA giám sát và điều khiển từ xa.

Ứng dụng:

Tủ trung thế 40.5kV ABB cấu hình C phù hợp cho:

• Trạm cắt
• Trạm biến áp kiểu kiot và kiểu xây
• Hệ thống điện trung thế có nhánh rẽ và trạm mở rộng thanh cái

Ưu điểm:

• Thiết kế tiêu chuẩn với các thao tác đóng/cắt cầu dao/máy cắt bằng tay.
• Tích hợp tùy chọn điều khiển bằng điện cho các đơn đặt hàng yêu cầu riêng.
• Đáp ứng đầy đủ các tiêu chuẩn an toàn và hiệu suất trong các dự án điện lực.

3. Thông số kỹ thuật

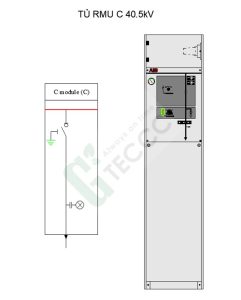

Ngăn dao cắt tải (Module C) gồm dao cắt tải cách ly ba vị trí và dao tiếp địa, sử dụng khí SF6 làm môi trường dập hồ quang.  Các vị trí của dao cắt là đóng – mở – tiếp địa. Ở vị trí mở, dao cắt đáp ứng các yêu cầu cách ly.

Các tính năng tiêu chuẩn

• – Dao cắt tải ba vị trí và dao tiếp địa riêng biệt
• Cơ cấu cơ khí với hai trục vận hành riêng biệt cho chức năng cắt tải và chức năng tiếp địa
• Chỉ thị báo vị trí dao cắt tải và dao tiếp địa riêng biệt
• Đầu nối cáp nằm ngang phía trước, loại 400 có bắt vít với bộ chia điện áp tích hợp để chỉ thị điện áp
• Nắp ngăn cáp cho phép kết nối cáp đôi
• Thanh cái 630A
• Thanh tiếp địa
• Khóa liên động cửa khoang cáp với dao tiếp địa

Thông số kỹ thuật Dao phụ tải
Điện áp định mức	kV		40.5
Khả năng chịu đựng điện áp tần số công nghiệp	kV		95
Khả năng chịu đựng điện áp xung sét	kV		185
Dòng định mức	A		630
Khả năng cắt
–        Tải hoạt động	A		630
–        Hệ thống vòng kín	A		630
–        Sạc cáp ngoài tải	A		21
–        Chạm đất	A		63
–        Sạc cáp nối đất	A		36
Khả năng đóng	kV		50
Cấp độ bền điện			E2
Dòng ngắn mạch 1s	kA		20
Dòng ngắn mạch 3s	kA		20
Phân loại hồ quang bên trong IAC	kA		20
Số lần thao tác đóng / mở cơ học	lần		1000
Thông số kỹ thuật Dao tiếp địa
Điện áp định mức	kV		40.5
Khả năng chịu đựng điện áp tần số công nghiệp	kV		95
Khả năng chịu đựng điện áp xung sét	kV		185
Khả năng đóng	kA		50 (5 lần)
Khả năng chịu dòng ngắn mạch 3 giây	kA	20
Khả năng chịu dòng ngắn mạch 1 giây	kA	20
Cấp độ bền điện		E2
Số lần thao tác đóng / mở cơ học	lần	1000

Cấp bảo vệ

•  Bộ phận mang điện, bầu khí SF6, ngăn máy cắt: IP67
•  Khoang cơ cấu cơ khí và liên động: IP 2XC
•  Khoang đấu cáp lực: IP 3X
•  Hộp đấu ngăn nhị thứ (LV): IP22 theo đơn đặt hàng.

Màu sắc:

• Màu mặt trước, mặt bên, cửa khoang cáp màu RAL 7035.

Kích thước

• Kích thước tủ Rộng x Sâu x Cao: 420 x 900 x 1930 mm.
• Kích thước đóng kiện theo lô hàng riêng.
• Đóng kiện: Màng đóng gói đặt trong thùng gỗ kín, tất cả đặt trên Palet gỗ.
