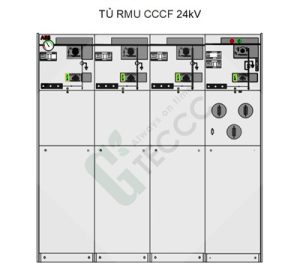

Tủ Trung Thế 24kV ABB Cấu Hình CCCF
Giải Pháp Đóng Cắt Mạch Trung Thế Hiệu Quả

1. Thông tin sản phẩm

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng giao hàng/12 tháng đóng điện
• Giá: Liên hệ ngay qua số điện thoại 0988.555.603 để nhận báo giá tốt nhất

2. Mô tả sản phẩm:

Tủ trung thế 24kV ABB cấu hình CCCF là giải pháp lý tưởng cho việc đóng cắt mạch trung thế với điện áp từ 6kV đến 24kV, phù hợp cho các đường trục, nhánh rẽ và cấp nguồn cho máy biến áp trong hệ thống điện.

Đặc điểm nổi bật của sản phẩm:

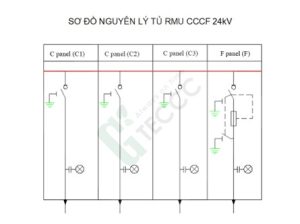

• Cấu hình cơ bản:
  • 03 ngăn cầu dao cho đầu cáp trung thế cấp nguồn (ký hiệu ngăn C), tương thích với đầu cáp loại T-Plug (Tee Connector).
  • 01 ngăn cầu dao liên động cầu chì cho đầu cáp sang máy biến áp (ký hiệu ngăn F), tương thích với ống chì bảo vệ máy biến áp và đầu cáp loại Elbow.
  • Hệ thống thanh cái 3 pha 630A và tiếp điểm, tất cả đặt chung trong 1 buồng kín bơm đầy khí SF6.
• Tính năng và khả năng mở rộng:
  • Tủ trung thế CCCF là loại compact, không có khả năng mở rộng (xem thêm các tủ với ký hiệu C+; F+; CCC=F).
  • Các thao tác đóng/cắt cầu dao/máy cắt và dao tiếp địa được thực hiện bằng tay. Tùy theo yêu cầu đơn đặt hàng, sản phẩm có thể tích hợp động cơ và các phụ kiện cần thiết để thao tác đóng cắt bằng điện và kết nối với hệ thống SCADA.
• Ứng dụng:
  • Phù hợp cho lắp đặt trong trạm cắt, trạm biến áp kiểu kiot và kiểu xây.
  • Tối ưu hóa cho các vị trí mạch trung thế có nhánh rẽ và các trạm có nhu cầu mở rộng thanh cái, với công suất máy biến áp lên đến 1600kVA.

3. Thông số kỹ thuật:

• Điện áp: 24kV
• Dòng điện: 630A
• Khả năng chịu đựng: 16-21kA/3s
• Cấp bảo vệ:
  • Bộ phận mang điện, bầu khí SF6, ngăn ống chì: IP67
  • Khoang cơ cấu cơ khí và liên động: IP 2XC
  • Khoang đấu cáp lực: IP 3X
  • Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)
• Màu sắc: Mặt trước, mặt bên, cửa khoang cáp màu RAL 7035
• Kích thước: 1346 x 765 x 1336 mm (chiều sâu chân đế 751)
• Đóng kiện: Màng đóng gói trong thùng gỗ kín, đặt trên Palet gỗ
