Tủ Trung Thế 24kV ABB Cấu Hình CCCFF

1. Thông tin sản phẩm

• Hãng sản xuất: ABB
• Xuất xứ: Trung Quốc
• Bảo hành: 18 tháng từ ngày giao hàng hoặc 12 tháng từ ngày đóng điện
• Giá: Liên hệ ngay qua số điện thoại 0961.751.836 để nhận báo giá tốt nhất

2. Mô tả Sản phẩm

Tủ trung thế 24kV ABB cấu hình CCCFF là giải pháp tối ưu cho hệ thống đóng cắt mạch trung thế, từ 6kV đến 24kV. Sản phẩm lý tưởng để sử dụng trên các đường trục, nhánh rẽ và cấp nguồn cho máy biến áp trong hệ thống điện. Tủ trung thế ABB được sản xuất đồng bộ từ nhà máy, đảm bảo chất lượng và độ tin cậy cao nhờ quy trình lắp ráp và thử nghiệm hoàn chỉnh.

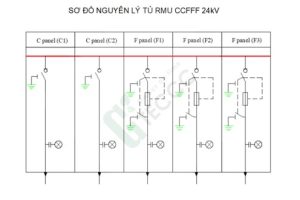

Cấu hình cơ bản của sản phẩm gồm:

• 03 ngăn cầu dao (ngăn C): Dành cho đầu cáp trung thế cấp nguồn đến, tương thích với đầu cáp loại T-Plug (Tee Connector).
• 02 ngăn cầu dao liên động cầu chì (ngăn F): Được thiết kế cho đầu cáp sang máy biến áp, tương thích với ống chì bảo vệ máy biến áp và đầu cáp loại Elbow.
• Hệ thống thanh cái: 3 pha 630A, tiếp điểm được đặt trong buồng kín và bơm đầy khí SF6.

Tủ trung thế CCCFF thuộc dòng sản phẩm không có khả năng mở rộng, được thiết kế theo cấu hình tiêu chuẩn với các thao tác đóng/cắt cầu dao, máy cắt và dao tiếp địa được thực hiện thủ công. Ngoài ra, sản phẩm có thể tích hợp động cơ và các phụ kiện cần thiết để thực hiện thao tác đóng cắt bằng điện, đồng thời kết nối với hệ thống SCADA để giám sát và điều khiển từ xa theo yêu cầu.

Ứng dụng: Sản phẩm này phù hợp cho việc lắp đặt trong các trạm cắt, trạm biến áp kiểu kiot, kiểu xây. Đặc biệt, sản phẩm được tối ưu hóa cho các vị trí mạch trung thế có nhánh rẽ hoặc trạm có nhu cầu mở rộng thanh cái. Tủ trung thế ABB cấu hình CCCFF hỗ trợ trạm biến áp với công suất máy biến áp lên đến 1600kVA, đảm bảo các tiêu chuẩn an toàn và hiệu suất cao trong các dự án điện lực.

3. Thông số Kỹ thuật

• Điện áp định mức: 24kV
• Dòng điện định mức: 630A
• Khả năng chịu đựng dòng ngắn mạch: 16-21kA/3s
• Cấp bảo vệ:
  • Bộ phận mang điện, bầu khí SF6, ngăn ống chì: IP67
  • Khoang cơ cấu cơ khí và liên động: IP2XC
  • Khoang đấu cáp lực: IP3X
  • Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)
• Màu sắc: RAL 7035 (mặt trước, mặt bên, cửa khoang cáp)

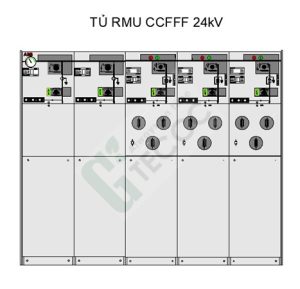

• Kích thước: 1671 x 765 x 1336 mm (Rộng x Sâu x Cao, chiều sâu chân đế 751 mm)
• Đóng kiện: Đóng gói trong thùng gỗ kín, màng đóng gói trên Palet gỗ
