Tủ trung thế 24kV ABB cấu hình CCC=M=FFF

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng từ ngày giao hàng hoặc 12 tháng từ ngày đóng điện (tùy điều kiện nào đến trước)
• Giá: Liên hệ 0961.751.836

Mô tả sản phẩm

Tủ trung thế 24kV ABB cấu hình CCC=M=FFF là giải pháp hoàn hảo cho việc đóng cắt mạch điện trung thế, hoạt động trong dải điện áp từ 6kV đến 24kV. Sản phẩm được ứng dụng cho các đường trục, nhánh rẽ, và cấp nguồn cho máy biến áp trong các hệ thống điện.

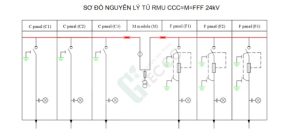

Cấu hình sản phẩm bao gồm:

• Ngăn C: 03 ngăn cầu dao cho đầu cáp trung thế cấp nguồn đến, tương thích với đầu cáp T-Plug (Tee Connector).
• Ngăn F: 03 ngăn cầu dao liên động cầu chì bảo vệ máy biến áp, tương thích với đầu cáp Elbow và ống chì có hạt nổ của các hãng như ABB, EFO, elipman.
• Ngăn M: 01 ngăn đo lường.
• Hệ thống thanh cái: 3 pha 630A, được đặt trong buồng kín và bơm đầy khí SF6 để cách điện và bảo vệ.

Sản phẩm có khả năng mở rộng và kết nối với các tủ module khác để tạo thành dãy tủ nhiều ngăn như CCC=M=FF=FF=FF hay FFF=FF=M=CCC. Ngoài ra, có thể tích hợp động cơ và phụ kiện để điều khiển bằng điện hoặc kết nối với hệ thống SCADA để giám sát và điều khiển từ xa.

Tủ trung thế được cung cấp đồng bộ với các phụ kiện như sứ đỡ, thanh cái, và ống chì (không bao gồm TU, TI, công tơ, và bộ đo xa). Các thành phần chính của tủ được ghép nối trực tiếp tại hiện trường.

Ứng dụng:

Thiết kế của tủ phù hợp cho việc lắp đặt trong các trạm cắt và trạm biến áp kiểu kiot hoặc xây dựng, đặc biệt là các hệ thống điện có nhánh rẽ và yêu cầu mở rộng thanh cái. Sản phẩm hỗ trợ máy biến áp có công suất lên đến 1600kVA, đáp ứng các tiêu chuẩn an toàn và hiệu suất cao trong các dự án điện lực.

Thông số kỹ thuật

• Điện áp định mức: 24kV
• Dòng định mức: 630A
• Dòng ngắn mạch: 16-21kA/3s

Cấp bảo vệ

• Bộ phận mang điện, buồng khí SF6, ngăn máy cắt: IP67
• Khoang cơ khí và liên động: IP 2XC
• Khoang đấu cáp lực: IP 3X
• Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)

Màu sắc

• Mặt trước, mặt bên và cửa khoang cáp: Màu RAL 7035

Đóng kiện

Sản phẩm được đóng gói cẩn thận trong thùng gỗ kín và đặt trên pallet gỗ để đảm bảo an toàn trong quá trình vận chuyển.
