Tủ Trung Thế 24kV ABB Cấu Hình CCF
Giải Pháp Hiệu Quả Cho Hệ Thống Điện

1. Giới thiệu

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng giao hàng/12 tháng đóng điện
• Giá: Liên hệ ngay qua số điện thoại 0961.751.836 để nhận báo giá tốt nhất

2. Mô tả sản phẩm:

Tủ trung thế 24kV ABB cấu hình CCF là giải pháp hoàn hảo cho việc đóng cắt mạch trung thế với điện áp từ 6kV đến 24kV, được thiết kế đặc biệt cho các ứng dụng trên đường trục, nhánh rẽ và cấp nguồn cho máy biến áp trong hệ thống điện.

Đặc điểm nổi bật của sản phẩm:

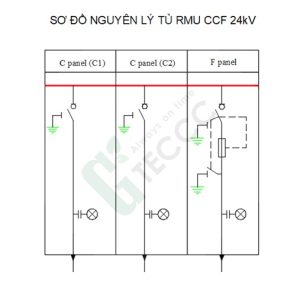

• Cấu hình cơ bản:
  • 02 ngăn cầu dao cho đầu cáp trung thế cấp nguồn (ký hiệu ngăn C), tương thích với đầu cáp loại T-Plug (Tee Connector).
  • 01 ngăn cầu dao liên động cầu chì cho đầu cáp sang máy biến áp (ký hiệu ngăn F), tương thích với ống chì bảo vệ máy biến áp và đầu cáp loại Elbow.
  • Hệ thống thanh cái 3 pha 630A, tiếp điểm, tất cả đặt chung trong 1 buồng kín bơm đầy khí SF6.
• Tính năng và khả năng mở rộng:
  • Tủ trung thế CCF là loại compact, không có khả năng mở rộng (xem thêm các tủ với ký hiệu C+; F+; CCF+; C=CF+ …).
  • Các thao tác đóng/cắt cầu dao/máy cắt và dao tiếp địa được thực hiện bằng tay. Tùy theo yêu cầu đơn đặt hàng, sản phẩm có thể tích hợp động cơ và các phụ kiện để thao tác đóng cắt bằng điện và kết nối với hệ thống SCADA.
• Ứng dụng:
  • Phù hợp cho lắp đặt trong trạm cắt, trạm biến áp kiểu kiot và kiểu xây.
  • Tối ưu hóa cho các vị trí mạch trung thế có nhánh rẽ và các trạm có nhu cầu mở rộng thanh cái, với công suất máy biến áp lên đến 1600kVA.

3. Thông số kỹ thuật:

• Điện áp: 24kV
• Dòng điện: 630A
• Khả năng chịu đựng: 16-21kA/3s
• Cấp bảo vệ:
  • Bộ phận mang điện, bầu khí SF6, ngăn ống chì: IP67
  • Khoang cơ cấu cơ khí và liên động: IP 2XC
  • Khoang đấu cáp lực: IP 3X
  • Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)
• Màu sắc: Mặt trước, mặt bên, cửa khoang cáp màu RAL 7035

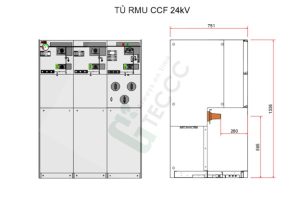

• Kích thước: 1021 x 765 x 1336 mm (chiều sâu chân đế 751)
• Đóng kiện: Màng đóng gói trong thùng gỗ kín, đặt trên Palet gỗ

Liên hệ ngay để nhận thêm thông tin chi tiết về các sản phẩm chất lượng cao!

Quý khách có thể liên hệ trực tiếp qua HOTLINE: 0961.751.836 (có Zalo) để được tư vấn nhanh chóng và tận tình. Hoặc quý khách cũng có thể gửi email đến địa chỉ: my.nguyenngoc@gtechn.vn. Đội ngũ chuyên gia của GTEC luôn sẵn sàng hỗ trợ và cung cấp mọi thông tin cần thiết.

Chúng tôi cam kết mang đến cho quý khách những giải pháp điện hiệu quả và tiên tiến nhất trên thị trường. Hãy để chúng tôi đồng hành cùng bạn trong mọi dự án!

---
