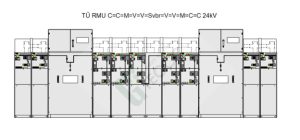

Tủ Trung Thế 24kV ABB Cấu Hình C=C=M=V=V=Svbr=V=V=M=C=C

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng từ ngày giao hàng/ 12 tháng từ ngày đóng điện
• Giá: Vui lòng liên hệ 0961.751.836

Mô tả sản phẩm

Tủ trung thế 24kV ABB với cấu hình C=C=M=V=V=Svbr=V=V=M=C=C là giải pháp lý tưởng cho việc đóng cắt mạch trung thế, phục vụ cho các đường trục, nhánh rẽ và cấp nguồn cho máy biến áp trong hệ thống điện. Sản phẩm được cung cấp đồng bộ từ nhà máy, lắp ráp và thử nghiệm hoàn chỉnh để đảm bảo chất lượng và độ tin cậy cao.

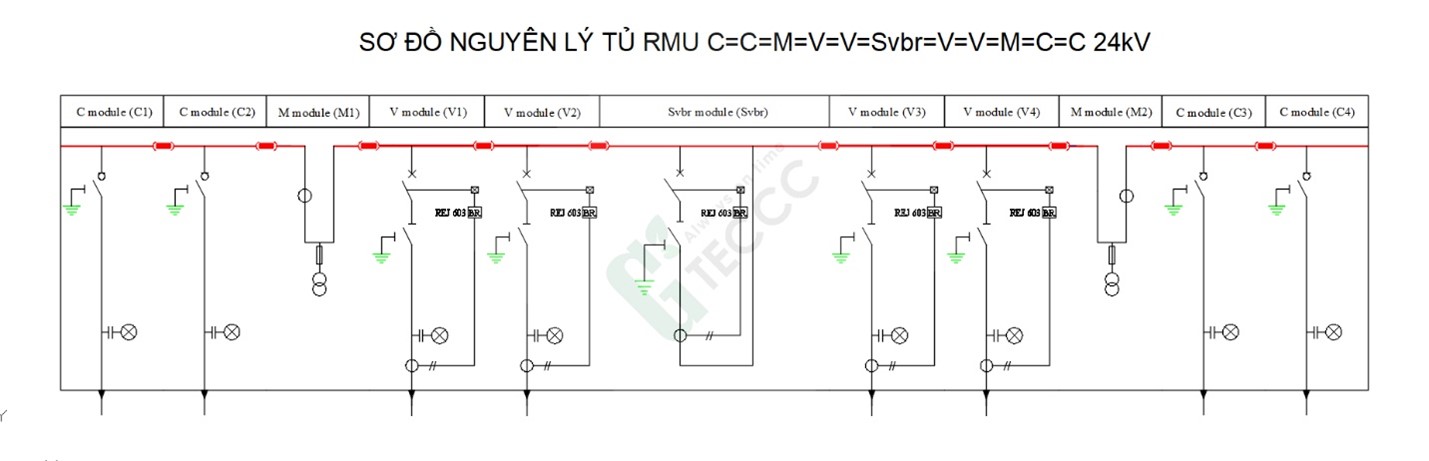

• Cấu hình cơ bản bao gồm:
  • 04 (hoặc nhiều) ngăn cầu dao (C) cho đầu cáp trung thế cấp nguồn, tương thích với đầu cáp loại T-Plug (Tee Connector).
  • 04 (hoặc nhiều) ngăn cầu dao liên động máy cắt (V) cho đầu cáp sang máy biến áp, cũng hỗ trợ lắp đầu cáp loại T-Plug.
  • 02 ngăn đo lường (M) giúp giám sát hiệu suất hệ thống.
  • 01 ngăn máy cắt phân đoạn (Svbr)

Hệ thống thanh cái 3 pha 630A được đặt trong buồng kín và bơm đầy khí SF6, đảm bảo an toàn và hiệu suất tối đa.

Đặc điểm nổi bật

• Khả năng mở rộng linh hoạt: Sản phẩm có thiết kế module, cho phép mở rộng và ghép nối với các tủ module khác bằng các phụ kiện thích hợp, tạo thành dãy tủ nhiều ngăn. Các thao tác đóng/cắt cầu dao và máy cắt có thể thực hiện bằng tay.
• Tích hợp SCADA: Tủ trung thế có thể tích hợp động cơ và các phụ kiện để thực hiện thao tác đóng cắt tự động, dễ dàng kết nối với hệ thống SCADA để giám sát và điều khiển từ xa.
• Thiết kế an toàn và đáng tin cậy: Đạt tiêu chuẩn bảo vệ IP67 cho ngăn máy cắt, IP2XC cho cơ cấu cơ khí và liên động, đảm bảo an toàn trong vận hành.

Ứng dụng

Tủ trung thế 24kV ABB với cấu hình C=C=M=V=V=Svbr=V=V=M=C=C được thiết kế phù hợp cho việc lắp đặt trong các trạm cắt, trạm biến áp kiểu kiot và kiểu xây. Sản phẩm này đặc biệt tối ưu hóa cho các hệ thống điện có nhánh rẽ và các trạm biến áp cần mở rộng thanh cái, đáp ứng yêu cầu cho các dự án điện lực với công suất máy biến áp lên đến 4000kVA.

Thông số kỹ thuật

• Điện áp định mức: 24kV
• Dòng điện định mức: 630A
• Khả năng chịu ngắn mạch: 16-21kA/3s
• Cấp bảo vệ:
  • Ngăn máy cắt và bầu khí SF6: IP67
  • Cơ cấu cơ khí và liên động: IP2XC
  • Khoang đấu cáp lực: IP3X
  • Hộp đấu ngăn nhị thứ: IP22 (tùy theo đơn đặt hàng)

Đóng gói và vận chuyển

Tủ trung thế ABB được đóng gói cẩn thận trong thùng gỗ kín và đặt trên Pallet gỗ để đảm bảo an toàn trong quá trình vận chuyển.
