Tủ trung thế 24kV ABB cấu hình C=M=F

• Hãng sản xuất: ABB
• Xuất xứ: Trung Quốc
• Bảo hành: 18 tháng kể từ ngày giao hàng hoặc 12 tháng kể từ ngày đóng điện
• Giá: Liên hệ 0961.751.836

Mô tả sản phẩm

Tủ trung thế 24kV ABB cấu hình C=M=F là giải pháp hoàn hảo cho việc đóng cắt mạch trung thế (điện áp từ 6kV đến 24kV), phù hợp cho các tuyến đường trục, nhánh rẽ, và cấp nguồn cho máy biến áp. Sản phẩm được sản xuất đồng bộ từ nhà máy, đã được lắp ráp và thử nghiệm hoàn chỉnh nhằm đảm bảo chất lượng và độ tin cậy cao.

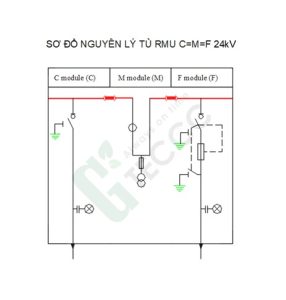

Cấu hình cơ bản:

• Ngăn C: Ngăn cầu dao cho đầu cáp trung thế cấp nguồn đến, tương thích với đầu cáp loại T-Plug (Tee Connector).
• Ngăn F: Ngăn cầu dao liên động cầu chì cho đầu cáp máy biến áp, tương thích với ống chì bảo vệ máy biến áp (ống chì từ các hãng ABB, EFO, elipman…). Ngăn F tương thích với đầu cáp loại Elbow.
• Ngăn M: Ngăn đo lường.

Hệ thống thanh cái 3 pha 630A được đặt trong buồng kín, bơm đầy khí SF6 để đảm bảo độ an toàn và hiệu quả. Sản phẩm C=M=F có khả năng mở rộng linh hoạt, dễ dàng ghép nối với các tủ module khác thông qua các phụ kiện phù hợp, tạo thành dãy tủ đa ngăn như C=C=M=F=F hoặc F=F=M=C=C.

Đối với các yêu cầu đặc biệt, sản phẩm có thể tích hợp động cơ và phụ kiện cần thiết để thực hiện thao tác đóng/cắt bằng điện. Ngoài ra, sản phẩm còn hỗ trợ kết nối với hệ thống SCADA, giúp giám sát và điều khiển từ xa.

Sản phẩm bao gồm các phụ kiện cần thiết như sứ đỡ, thanh cái, ống chì (không bao gồm TU, TI, công tơ, bộ đo xa). Cấu hình sản phẩm thích hợp cho việc lắp đặt trong các trạm cắt, trạm biến áp kiểu kiot và kiểu xây, với công suất máy biến áp lên đến 1600kVA.

Thông số kỹ thuật

• Điện áp định mức: 24kV
• Dòng điện: 630A
• Khả năng chịu đựng dòng ngắn mạch: 16-21kA/3s

Cấp bảo vệ:

• Bộ phận mang điện và ngăn máy cắt: IP67
• Khoang cơ cấu cơ khí và liên động: IP2XC
• Khoang đấu cáp lực: IP3X
• Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)

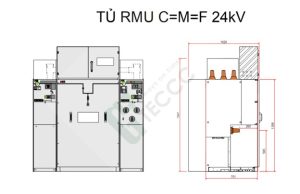

Kích thước và đóng gói

• Màu sắc: RAL 7035 cho mặt trước, mặt bên và cửa khoang cáp.
• Đóng gói: Sản phẩm được đóng gói trong thùng gỗ kín, trên Pallet gỗ, đảm bảo an toàn trong quá trình vận chuyển
