Tủ Trung Thế 24kV ABB Cấu Hình CV

1. Thông tin sản phẩm:

• Hãng sản xuất: ABB
• Xuất xứ: Trung Quốc
• Bảo hành: 18 tháng giao hàng / 12 tháng đóng điện
• Giá: Liên hệ ngay qua số điện thoại 0961.751.836 để nhận báo giá tốt nhất

2. Mô tả sản phẩm:

Tủ trung thế 24kV ABB cấu hình CV là giải pháp tối ưu cho việc đóng cắt mạch trung thế với điện áp từ 6kV đến 24kV, lý tưởng cho các đường trục, nhánh rẽ và cấp nguồn cho máy biến áp trong hệ thống điện. Sản phẩm được cung cấp đồng bộ từ nhà máy, đã được lắp ráp và thử nghiệm hoàn chỉnh để đảm bảo chất lượng và độ tin cậy cao.

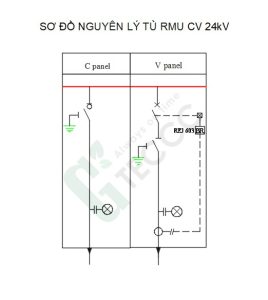

Cấu hình cơ bản của tủ CV bao gồm:

• 01 ngăn cầu dao cho đầu cáp trung thế cấp nguồn đến (ký hiệu ngăn C), tương thích với đầu cáp loại T-Plug (Tee Connector).
• 01 ngăn cầu dao liên động máy cắt cho đầu cáp sang máy biến áp (ký hiệu ngăn V), tương thích với đầu cáp loại T-Plug (Tee Connector).
• Hệ thống thanh cái 3 pha 630A cùng với tiếp điểm, tất cả đều đặt trong một buồng kín và được bơm đầy khí SF6.

Tủ trung thế ABB cấu hình CV được thiết kế là loại compact, không có khả năng mở rộng (tham khảo các tủ có ký hiệu C+, V+, CV+). Các thao tác đóng/cắt cầu dao, máy cắt, dao tiếp địa của tủ CV đều được thực hiện thủ công. Đối với các yêu cầu đặc biệt, tủ có thể tích hợp động cơ và phụ kiện để thực hiện thao tác bằng điện và kết nối với hệ thống SCADA để giám sát và điều khiển từ xa.

Tủ trung thế 24kV cấu hình CV của ABB phù hợp lắp đặt trong các trạm cắt, trạm biến áp kiểu kiot và kiểu xây, tối ưu cho các vị trí mạch trung thế có nhánh rẽ và trạm có nhu cầu mở rộng thanh cái. Sản phẩm hỗ trợ máy biến áp với công suất đến 4000kVA, đáp ứng các tiêu chuẩn an toàn và hiệu suất trong các dự án điện lực.

3. Thông số kỹ thuật:

• Điện áp định mức: 24kV
• Dòng điện định mức: 630A
• Khả năng chịu đựng ngắn mạch: 16-21kA/3s
• Cấp bảo vệ:
  • Bộ phận mang điện, bầu khí SF6, ngăn ống chì: IP67
  • Khoang cơ cấu cơ khí và liên động: IP2XC
  • Khoang đấu cáp lực: IP3X
  • Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)

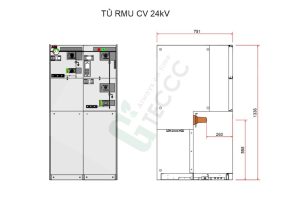

• Kích thước tủ (Rộng x Sâu x Cao): 696 x 765 x 1336 mm (chiều sâu chân đế 751mm)
• Màu sắc: Màu mặt trước, mặt bên, cửa khoang cáp màu RAL 7035
• Đóng kiện: Đóng gói trong thùng gỗ kín, đặt trên Palet gỗ.
