Tủ trung thế 24kV ABB – Cấu hình CV+; +CV; +CV+

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng kể từ ngày giao hàng hoặc 12 tháng kể từ ngày đóng điện
• Giá: Liên hệ 0961.751.836

1. Mô tả sản phẩm

Tủ trung thế 24kV ABB cấu hình CV+; +CV; +CV+ là giải pháp tối ưu cho việc đóng cắt mạch trung thế với điện áp từ 6kV đến 24kV. Sản phẩm này được thiết kế đặc biệt để vận hành hiệu quả trên các tuyến đường trục, nhánh rẽ, và cấp nguồn trực tiếp cho máy biến áp trong hệ thống điện. Sản phẩm được lắp ráp đồng bộ tại nhà máy ABB và trải qua quy trình kiểm định nghiêm ngặt nhằm đảm bảo độ tin cậy cao và chất lượng ổn định.

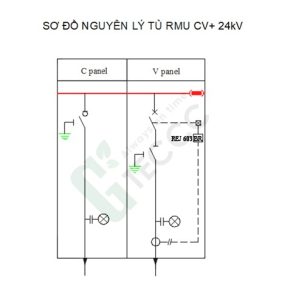

Cấu hình cơ bản bao gồm:

• Ngăn C: 01-04 ngăn cầu dao cho đầu cáp trung thế cấp nguồn đến, tương thích với đầu cáp T-Plug (Tee Connector).
• Ngăn V: 01-04 ngăn cầu dao liên động máy cắt cho đầu cáp dẫn đến máy biến áp, cũng tương thích với T-Plug.

Toàn bộ hệ thống thanh cái 3 pha 630A và các tiếp điểm được đặt trong buồng kín, được bơm đầy khí SF6 để đảm bảo khả năng cách điện và an toàn tuyệt đối.

Tủ trung thế ABB CV+; +CV; +CV+ có khả năng mở rộng linh hoạt về cả bên phải, bên trái hoặc cả hai bên, đáp ứng nhu cầu tăng công suất và phát triển hệ thống trong tương lai. Sản phẩm này hỗ trợ thao tác đóng/cắt cầu dao, máy cắt, và dao tiếp địa bằng tay, và có thể tùy chỉnh để tích hợp thêm động cơ, phụ kiện điện và kết nối SCADA cho khả năng điều khiển và giám sát từ xa.

Ứng dụng

Tủ trung thế CV+; +CV; +CV+ được thiết kế phù hợp cho lắp đặt tại các trạm cắt, trạm biến áp kiểu kiot hoặc xây dựng, đặc biệt tối ưu cho các dự án có nhu cầu mở rộng thanh cái và các trạm với máy biến áp công suất lên tới 4000kVA. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn quốc tế về an toàn và hiệu suất cho các dự án điện lực.

Đặc điểm nổi bật:

• Lắp đặt đơn giản và linh hoạt.
• Đảm bảo độ an toàn và hiệu suất cao trong mọi điều kiện vận hành.
• Có khả năng mở rộng và nâng cấp phù hợp với các dự án điện quy mô lớn.

2. Thông số kỹ thuật

• Điện áp định mức: 24kV
• Dòng định mức: 630A
• Khả năng chịu đựng dòng ngắn mạch: 16-21kA trong 3 giây
• Cấp bảo vệ:
  • Bộ phận mang điện, ngăn máy cắt chứa khí SF6: IP67
  • Khoang cơ cấu cơ khí: IP2XC
  • Khoang đấu cáp lực: IP3X
  • Hộp đấu ngăn nhị thứ: IP22 (theo yêu cầu)

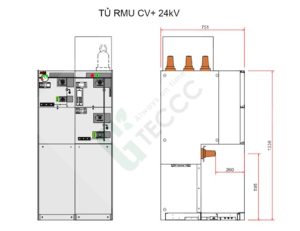

Kích thước

• Kích thước tủ: Rộng x Sâu x Cao = 1346 x 765 x 1641/(1806) mm (chiều sâu chân đế: 751 mm)
• Đóng kiện theo lô hàng riêng biệt, sử dụng màng đóng gói trong thùng gỗ kín đặt trên pallet.
