Tủ trung thế 24kV ABB cấu hình F

1. Thông tin sản phẩm:

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng kể từ ngày giao hàng/ 12 tháng kể từ ngày đóng điện đóng điện
• Giá: Liên hệ 0961.751.836

2. Mô tả sản phẩm:

– Tủ trung thế 24kV ABB cấu hình F là giải pháp lý tưởng cho việc đóng cắt mạch trung thế, với điện áp từ 6kV đến 24kV. Sản phẩm này đặc biệt phù hợp cho các đường trục, nhánh rẽ, và cung cấp nguồn điện cho máy biến áp trong hệ thống điện. Được sản xuất đồng bộ từ nhà máy và trải qua quá trình lắp ráp, thử nghiệm nghiêm ngặt, tủ trung thế ABB đảm bảo chất lượng và độ tin cậy cao.

– Cấu hình cơ bản của sản phẩm gồm:

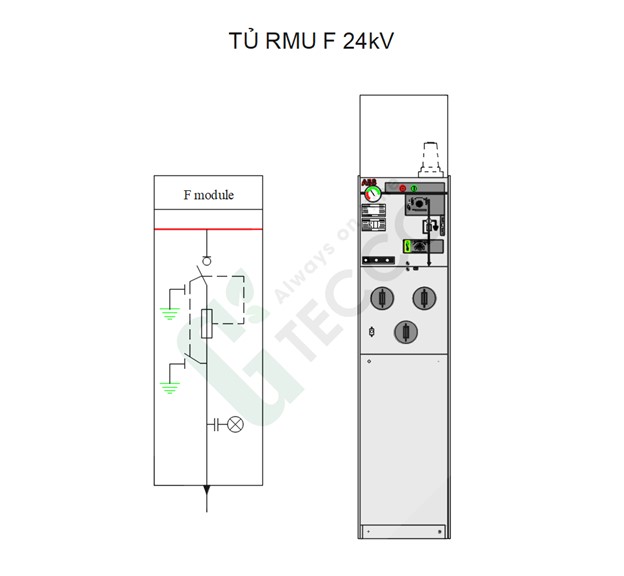

• 01 ngăn cầu dao liên động cầu chì cho đầu cáp sang máy biến áp (ký hiệu ngăn F); ngăn F tương thích với việc lắp ống chì để bảo vệ máy biến áp (ống chì dùng loại có hạt nổ của các hãng ABB, EFO, elipman …) và tương thích với việc lắp đầu cáp loại Elbow.
• Hệ thống thanh cái 3 pha 630A, tiếp điểm …. tất cả đặt chung trong 1 buồng kín và được bơm đầy bằng khí SF6.
  Sản phẩm tủ trung thế ký hiệu F hoặc F=; F+ được hiểu là loại module, tủ có khả năng mở rộng được về hai phía, thích hợp cho việc ghép nối với các tủ C, M, V, F ….. khác bằng các phụ kiện thích hợp;

Đặc điểm nổi bật:

• Khả năng mở rộng linh hoạt: Tủ trung thế ký hiệu F hoặc F=; F+ được thiết kế dưới dạng module, có thể mở rộng về hai phía, thuận tiện cho việc ghép nối với các tủ trung thế khác như C, M, V, F… thông qua các phụ kiện đi kèm.
• Thao tác an toàn và hiệu quả: Các thao tác đóng/cắt cầu dao, máy cắt, dao tiếp địa được thực hiện bằng tay, tuy nhiên có thể tích hợp động cơ và các phụ kiện để thao tác bằng điện theo yêu cầu riêng. Ngoài ra, tủ trung thế ABB còn có thể kết nối với hệ thống SCADA, cho phép giám sát và điều khiển từ xa, đáp ứng nhu cầu vận hành linh hoạt và hiệu quả.
• Ứng dụng rộng rãi: Sản phẩm này được thiết kế để lắp đặt trong các trạm cắt, trạm biến áp kiểu kiot và kiểu xây. Đặc biệt, nó phù hợp cho các vị trí mạch trung thế có nhánh rẽ, các trạm biến áp có công suất đến 1600kVA, đáp ứng đầy đủ các tiêu chuẩn an toàn và hiệu suất cho các dự án điện lực hiện đại.

3. Thông số kỹ thuật tủ trung thế 24kV cấu hình F (Module F)

Thông số kỹ thuật ngăn dao cắt tải cầu chì (Module F):

• • Điện áp định mức: 24kV
  • Khả năng chịu đựng điện áp tần số công nghiệp: 50kV
  • Khả năng chịu đựng điện áp xung sét: 125kV
  • Dòng định mức: 630A
  • Khả năng cắt:
    • Tải hoạt động: 630A
    • Tải mạch vòng kín: 650A
    • Sạc cáp ngoài tải: 135A
    • Chạm đất: 160A
    • Sạc cáp nối đất: 91A
  • Khả năng đóng: 52.5kA
  • Khả năng chịu dòng ngắn mạch 3 giây: 21kA
  • Số lần thao tác đóng/mở cơ học: 1000 lần
  • Cấp độ bền điện, cơ khí: E3, C2, M1

Các tính năng tiêu chuẩn:

• Dao cắt tải kết hợp cầu chì 3 vị trí: Được liên động cơ khí với dao tiếp địa đầu cáp riêng biệt, đảm bảo an toàn tuyệt đối.
• Chỉ thị vị trí: Đảm bảo dễ dàng kiểm tra và giám sát vị trí dao cắt tải và dao tiếp địa.
• Cơ cấu cơ khí lò xo kép: Đảm bảo chức năng dao cắt tải và cầu chì hoạt động ổn định.
• Ngăn chứa cầu chì: Được thiết kế cho loại cầu chì tiêu chuẩn DIN, chỉ có thể tiếp cận khi dao tiếp địa ở trạng thái đóng.
• Hệ thống cắt cầu chì và chỉ thị cắt cầu chì quang.

Các tính năng tùy chọn:

• Sứ xuyên để mở rộng mặt bên (400A)
• Sứ xuyên cáp lực:
• Loại B (400A loại chụp cắm, In = 400A)
• Loại C (400A loại bắt vít)
• Loại C (400A loại bắt vít) cảm biến kết hợp kèm tụ điện tích hợp cho chỉ thị điện áp và giám sát dòng điện và điện áp.
• Tín hiệu (1NO): Tín hiệu từ chỉ thị áp suất bên trong khí được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6).

Dao cắt tải kết hợp cầu chì
Điện áp định mức	kV	24
Khả năng chịu đựng điện áp tần số công nghiệp	kV	50
Khả năng chịu đựng điện áp xung sét	kV	125
Dòng định mức	A	200
Khả năng cắt:
Với biến áp không tải	A	20
Khả năng đóng	kA
Số lần thao tác đóng / mở cơ học	lần	1000
Cấp độ bền điện, cơ khí	E3, M1
Dao tiếp địa phía đầu cáp
Điện áp định mức	kV	24
Khả năng chịu đựng điện áp tần số công nghiệp	kV	50
Khả năng chịu đựng điện áp xung sét	kV	125
Khả năng đóng	kA	12,5
Khả năng chịu dòng ngắn mạch 1 giây	kA	5
Số lần thao tác đóng / mở cơ học	lần	1000
Cấp độ bền điện, cơ khí	E2, M1

Cấp bảo vệ

– Bộ phận mang điện, bầu khí SF6, ngăn máy cắt: IP67
– Khoang cơ cấu cơ khí và liên động: IP 2XC
– Khoang đấu cáp lực: IP 3X
– Hộp đấu ngăn nhị thứ (LV): IP22 theo đơn đặt hàng.

Màu sắc

– Màu mặt trước, mặt bên, cửa khoang cáp màu RAL 7035.

Kích thước

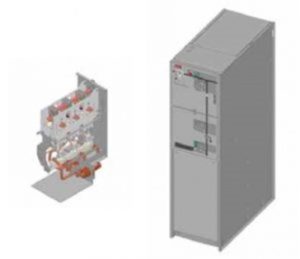

– Kích thước tủ Rộng x Sâu x Cao: 371 x 765 x 1641-không có khoang LV/(1806-có khoang LV) mm (chiều sâu chân đế 751).
– Kích thước đóng kiện theo lô hàng riêng.
– Đóng kiện: Màng đóng gói đặt trong thùng gỗ kín, tất cả đặt trên Palet gỗ.
