Tủ trung thế 24kV ABB cấu hình VVVV; VVVV+; +VVVV; +VVVV+

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng giao hàng / 12 tháng đóng điện
• Giá: Liên hệ 0961.751.836

1. Mô tả sản phẩm

Tủ trung thế 24kV ABB cấu hình VVVV; VVVV+; +VVVV; +VVVV+ là giải pháp hoàn hảo cho việc đóng cắt mạch trung thế (điện áp 6kV-24kV), phù hợp cho các đường trục, nhánh rẽ và cấp nguồn cho máy biến áp trong hệ thống điện. Sản phẩm được cung cấp đồng bộ từ nhà máy, đã qua lắp ráp và thử nghiệm để đảm bảo độ tin cậy và chất lượng cao.

Đặc điểm nổi bật

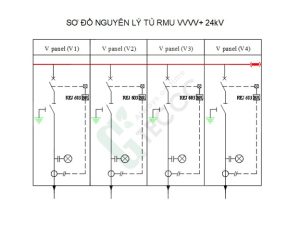

• Ngăn V (cầu dao liên động máy cắt):
  Tủ được trang bị 04 ngăn cầu dao liên động máy cắt, cho phép kết nối đầu cáp với máy biến áp. Ngăn V tương thích với đầu cáp T-Plug (Tee Connector), mang lại sự linh hoạt trong quá trình lắp đặt.
• Hệ thống thanh cái 3 pha 630A:
  Hệ thống thanh cái và tiếp điểm được bố trí trong buồng kín, chứa khí SF6, giúp nâng cao hiệu suất và đảm bảo an toàn tuyệt đối trong quá trình vận hành.
• Khả năng mở rộng:
  Cấu hình VVVV, VVVV+, +VVVV, +VVVV+ có khả năng mở rộng sang cả hai phía, phù hợp cho việc ghép nối với các tủ khác như C, M, V, F… thông qua các phụ kiện đi kèm.
• Tính năng tiêu chuẩn:
  Các thao tác đóng/cắt cầu dao, máy cắt và dao tiếp địa được thực hiện thủ công. Đối với các đơn đặt hàng đặc biệt, sản phẩm có thể tích hợp động cơ và các phụ kiện cần thiết để thực hiện thao tác đóng/cắt bằng điện và kết nối với hệ thống SCADA để giám sát, điều khiển từ xa.

Ứng dụng

Sản phẩm tủ trung thế ABB cấu hình VVVV; VVVV+; +VVVV; +VVVV+ được thiết kế phù hợp cho các trạm cắt, trạm biến áp kiểu kiot hoặc xây dựng. Đặc biệt, sản phẩm lý tưởng cho các vị trí mạch trung thế có nhánh rẽ và các trạm có nhu cầu mở rộng thanh cái. Tủ đáp ứng các tiêu chuẩn an toàn và hiệu suất, phù hợp cho các trạm có công suất máy biến áp lên đến 4000kVA, đảm bảo tính ổn định và tin cậy cho các dự án điện lực

2. Thông số kỹ thuật

• Điện áp: 24kV-630A-16-21kA/3s
• Cấp bảo vệ:
  • Bộ phận mang điện, bầu khí SF6, ngăn máy cắt: IP67
  • Khoang cơ cấu cơ khí và liên động: IP2XC
  • Khoang đấu cáp lực: IP3X
  • Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)

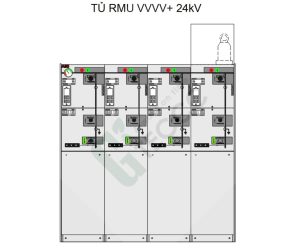

• Kích thước:
  • Rộng x Sâu x Cao: 1346 x 765 x 1641/(1806) mm (chiều sâu chân đế 751)
  • Màu sắc: Màu RAL 7035 (mặt trước, mặt bên, cửa khoang cáp)
  • Đóng kiện: Màng đóng gói trong thùng gỗ kín, đặt trên Palet gỗ.
