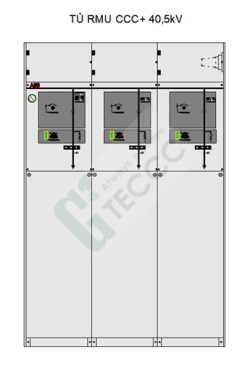

Tủ trung thế 40.5kV ABB cấu hình CCC+; +CCC; +CCC+

Thông tin sản phẩm:

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng giao hàng / 12 tháng đóng điện
• Giá: Liên hệ 0961.751.836

1. Mô tả sản phẩm:

Tủ trung thế 40.5kV ABB cấu hình CCC+; +CCC; +CCC+ là lựa chọn hoàn hảo cho các hệ thống điện trung thế, giúp đóng cắt mạch điện áp đến 40.5kV trên các đường trục và nhánh rẽ.

Cấu hình cơ bản:

• Ngăn C (03 ngăn): Cầu dao cho đầu cáp trung thế cấp nguồn, tương thích với đầu cáp loại T-Plug (Tee Connector).
• Hệ thống thanh cái 3 pha 630A: Tất cả được lắp đặt trong buồng kín chứa đầy khí SF6, đảm bảo an toàn và hiệu suất cao.

Đặc điểm nổi bật:

• Thiết kế compact linh hoạt: Cấu hình CCC+; +CCC; +CCC+ cho phép mở rộng sang hai phía hoặc một phía, tạo tính linh hoạt trong việc mở rộng hoặc kết nối với các tủ khác cùng loại.
• Thao tác đóng/cắt thủ công: Theo tiêu chuẩn, các thao tác đóng/cắt cầu dao, máy cắt và dao tiếp địa được thực hiện bằng tay. Sản phẩm có thể được tích hợp động cơ và phụ kiện khác để hỗ trợ thao tác đóng cắt bằng điện, đồng thời dễ dàng kết nối với hệ thống SCADA để giám sát và điều khiển từ xa.
• Ứng dụng rộng rãi: Phù hợp lắp đặt trong các trạm cắt, trạm biến áp kiểu kiot và kiểu xây. Đặc biệt, sản phẩm này tối ưu hóa cho các vị trí mạch trung thế có nhánh rẽ và trạm yêu cầu mở rộng thanh cái, đáp ứng đầy đủ tiêu chuẩn an toàn và hiệu suất trong các dự án điện lực.

3. Thông số kỹ thuật:

• Điện áp định mức: 40.5kV
• Dòng điện định mức: 630A
• Dòng cắt ngắn mạch: 20kA/3s
• Cấp bảo vệ:
  • Bộ phận mang điện, bầu khí SF6: IP67
  • Khoang cơ cấu cơ khí và liên động: IP 2XC
  • Khoang đấu cáp lực: IP 3X
  • Hộp đấu ngăn nhị thứ: IP22 (theo đơn đặt hàng)
• Kích thước: Rộng x Sâu x Cao: 1330 x 900 x 1930 mm (chiều sâu chân đế: 900 mm)
• Màu sắc: Mặt trước, mặt bên và cửa khoang cáp màu RAL 7035
• Đóng gói và bảo quản: Sản phẩm được đóng gói trong thùng gỗ kín, màng bảo vệ chắc chắn và đặt trên pallet gỗ để đảm bảo an toàn trong quá trình vận chuyển.
