Tủ Trung Thế 40.5kV ABB Cấu Hình F
Giải Pháp Hoàn Hảo Cho Hệ Thống Điện

1. Thông Tin Sản Phẩm

• Hãng sản xuất: ABB
• Xuất xứ: Trung Quốc
• Bảo hành: 18 tháng giao hàng / 12 tháng đóng điện
• Giá: Liên hệ 0961.751.836

2. Mô Tả Sản Phẩm

Tủ trung thế 40.5kV ABB cấu hình F là giải pháp tối ưu cho việc đóng cắt mạch trung thế trên các đường trục, nhánh rẽ và cấp nguồn cho máy biến áp trong hệ thống điện. Sản phẩm được cung cấp đồng bộ từ nhà máy, lắp ráp và thử nghiệm hoàn chỉnh, đảm bảo chất lượng và độ tin cậy cao.

Đặc Điểm Nổi Bật

• Ngăn cầu dao liên động cầu chì (F): Tương thích với ống chì bảo vệ máy biến áp và đầu cáp T-Plug (Tee Connector).
• Hệ thống thanh cái 3 pha 630A: Đặt trong buồng kín và bơm đầy khí SF6, đảm bảo an toàn và hiệu suất.
• Khả năng mở rộng module: Tủ có thể kết nối với các tủ C, M, V, F khác, phù hợp cho việc mở rộng hệ thống điện.
• Thao tác đóng/cắt thủ công hoặc bằng điện: Có thể tích hợp động cơ và kết nối SCADA để giám sát, điều khiển từ xa.

Ứng Dụng

Sản phẩm được thiết kế lý tưởng cho các trạm cắt, trạm biến áp kiểu kiot và kiểu xây. Đặc biệt, phù hợp cho các mạch trung thế có nhánh rẽ, các trạm có nhu cầu mở rộng thanh cái với công suất mỗi máy biến áp đến 1600kVA. Đáp ứng đầy đủ các tiêu chuẩn an toàn và hiệu suất trong các dự án điện lực.

3. Thông Số Kỹ Thuật

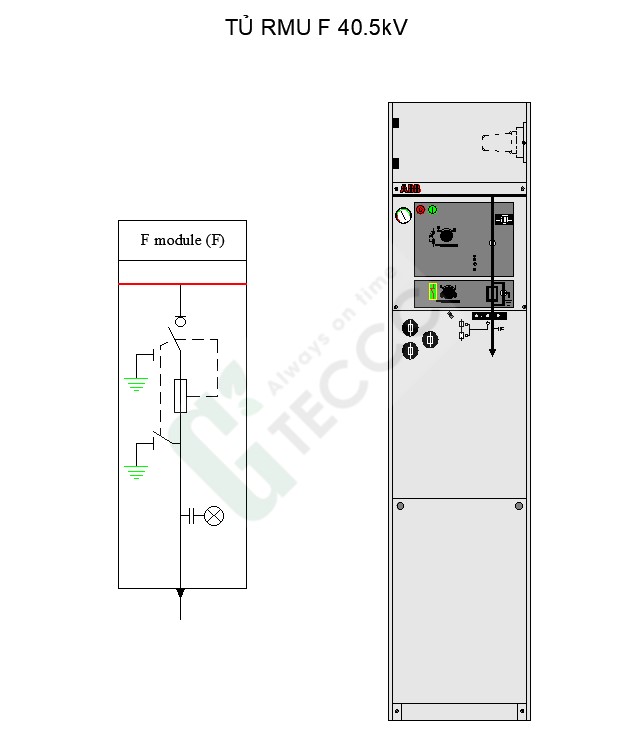

• Ngăn dao cắt tải cầu chì (Module F):
  • Dao cắt tải cách ly hai vị trí và dao tiếp địa tương tự như Module C.
  • Cầu chì: 40.5kV, tối đa 63A, tiêu chuẩn DIN.
  • Chỉ thị vị trí: Chỉ thị cho cả dao cắt tải kết hợp cầu chì và dao tiếp địa.
  • Khóa liên động cơ: Ngăn chặn tiếp cận nguy hiểm đến các cầu chì.
  • Hệ thống cắt cầu chì: Tích hợp chỉ thị cắt cầu chì quang.

Thông số kỹ thuật Dao cắt tải kết hợp cầu chì
Điện áp định mức	kV	40.5
Khả năng chịu đựng điện áp tần số công nghiệp	kV	95
Khả năng chịu đựng điện áp xung sét	kV	185
Dòng định mức	A	200
Khả năng cắt
–        Tải hoạt động	A	200
–        Tải mạch vòng kín	A	200
–        Sạc cáp ngoài tải	A	21
–        Chạm đất	A	63
–        Sạc cáp nối đất	A	36
–        Chuyển dòng	A	750
Khả năng đóng	kV	50
Phân loại hồ quang bên trong IAC	kA	20
Số lần thao tác đóng / mở cơ học	lần	1000
Tiếp địa phía trước ống chì
Điện áp định mức	kV	40.5
Khả năng chịu đựng điện áp tần số công nghiệp	kV	95
Khả năng chịu đựng điện áp xung sét	kV	185
Khả năng đóng	kA	50
Cấp độ bền điện		E2
Khả năng chịu dòng ngắn mạch 1 giây	kV	20
Số lần thao tác đóng / mở cơ học	lần	1000
Tiếp địa phía đầu cáp
Điện áp định mức	kV	40.5
Khả năng chịu đựng điện áp tần số công nghiệp	kV	95
Khả năng chịu đựng điện áp xung sét	kV	185
Khả năng đóng	kA	2.5 (5 lần)
Cấp độ bền điện		E2
Khả năng chịu dòng ngắn mạch 1 giây	kV	1
Số lần thao tác đóng / mở cơ học	lần	1000



• Cấp bảo vệ
  • Bộ phận mang điện, bầu khí SF6, ngăn máy cắt: IP67
  •  Khoang cơ cấu cơ khí và liên động: IP 2XC
  •  Khoang đấu cáp lực: IP 3X
  •  Hộp đấu ngăn nhị thứ (LV): IP22 theo đơn đặt hàng.

• Màu sắc
  • Màu mặt trước, mặt bên, cửa khoang cáp màu RAL 7035.

• Kích thước
  • Kích thước tủ Rộng x Sâu x Cao: 420 x 900 x 1930 mm.
  • Kích thước đóng kiện theo lô hàng riêng.
  •  Đóng kiện: Màng đóng gói đặt trong thùng gỗ kín, tất cả đặt trên Palet gỗ.
