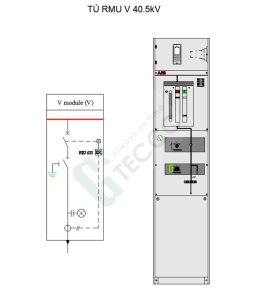

Tủ trung thế 40.5kV ABB cấu hình V

Thông tin sản phẩm:

• Hãng sản xuất: ABB
• Xuất xứ: China
• Bảo hành: 18 tháng giao hàng/12 tháng đóng điện
• Giá: Liên hệ 0961.751.836

1. Mô tả sản phẩm:

Tủ trung thế 40.5kV cấu hình V của ABB là giải pháp đóng cắt tối ưu cho hệ thống điện trung thế với điện áp 40.5kV, sử dụng cho các đường trục, nhánh rẽ và cấp nguồn cho máy biến áp. Sản phẩm này cung cấp từ nhà máy, đảm bảo được lắp ráp và kiểm tra chất lượng trước khi giao hàng, mang đến độ tin cậy và an toàn cao.

Cấu hình cơ bản:

• Ngăn cầu dao V: Được thiết kế để bảo vệ máy biến áp khỏi sự cố như quá tải hoặc ngắn mạch. Ngăn V này tương thích với đầu cáp T-Plug, giúp dễ dàng trong lắp đặt và bảo trì.
• Hệ thống thanh cái 3 pha: Dẫn dòng liên tục đến 630A, đặt trong buồng kín bơm khí SF6, giúp cách điện và bảo vệ thiết bị khỏi các sự cố ngắn mạch.

Khả năng mở rộng và ghép nối:
Tủ trung thế cấu hình V có khả năng mở rộng linh hoạt về hai phía, dễ dàng kết nối với các tủ khác (C, M, V, F…) bằng các phụ kiện phù hợp. Đặc biệt, thao tác đóng/cắt được thực hiện thủ công, tuy nhiên, có thể tùy chỉnh với động cơ để đóng cắt bằng điện, và tích hợp hệ thống SCADA để giám sát và điều khiển từ xa.

Ứng dụng:
Tủ này phù hợp cho các trạm cắt, trạm biến áp kiểu kiot và kiểu xây, đặc biệt tối ưu cho các vị trí nhánh rẽ và trạm có nhu cầu mở rộng thanh cái. Với công suất lên tới 4000kVA, sản phẩm đáp ứng tiêu chuẩn an toàn và hiệu suất cao trong các dự án điện lực.

3.Thông số kỹ thuật:

• Ngăn máy cắt (Module V): Trang bị máy cắt chân không 630A, bảo vệ máy biến áp hoặc ngăn lộ.
• Cơ chế vận hành hai vị trí: Cho dao cách ly phía tải và dao tiếp địa.
• Khóa liên động: Đảm bảo an toàn giữa máy cắt và dao cách ly.
• Role bảo vệ tự cấp nguồn: Với biến dòng hình xuyến lắp trên cáp lực, cung cấp cuộn cắt để rơle thực hiện thao tác ngắt khi phát hiện sự cố.
• Chỉ báo vị trí: Hiển thị vị trí của máy cắt, dao cách ly và dao tiếp địa.
• Sứ xuyên đấu nối cáp lực: Kết nối ngang với giao diện C, tích hợp tụ điện để chỉ thị điện áp.
• Đóng gói và bảo quản: Sản phẩm được đóng kiện chắc chắn, bao gồm màng bọc gói kỹ lưỡng trong thùng gỗ kín và đặt trên pallet, đảm bảo an toàn trong quá trình vận chuyển.

Thông số kỹ thuật Máy cắt
Điện áp định mức	kV	40.5
Khả năng chịu đựng điện áp tần số công nghiệp	kV	95
Dòng định mức	A	630
Khả năng cắt
–        Cắt dòng cắt ngắn mạch (Cấp độ bền E1, S1)	kA	20
–        Cắt dòng cắt ngắn mạch DC	%	< 20
–        Sạc cáp ngoài tải (Cấp độ bền C1)	A	50
Khả năng đóng	kA	50
Khả năng chịu dòng ngắn mạch 1 giây	kA	20
Khả năng chịu dòng ngắn mạch 3 giây	kA	20
Phân loại hồ quang bên trong  IAC AFL, 1s	kA	20
Số lần thao tác đóng / mở cơ học (Cấp độ bền cơ khí M2)	lần	10 000
Dao cách ly dưới máy cắt và dao tiếp địa
Điện áp định mức	kV	40.5
Khả năng chịu đựng điện áp tần số công nghiệp	kV	95
Khả năng chịu đựng điện áp xung sét	kV	185
Khả năng đóng (Cấp độ bền điện E2)	kA	50
Khả năng chịu dòng ngắn mạch 1 giây	kA	20
Phân loại hồ quang bên trong  IAC AFL, 1s	kA	20
Số lần thao tác đóng / mở cơ học	lần	2000

Liên hệ ngay để nhận thêm thông tin chi tiết về các sản phẩm chất lượng cao!

Quý khách có thể liên hệ trực tiếp qua HOTLINE: 0961.751.836 (có Zalo) để được tư vấn nhanh chóng và tận tình. Hoặc quý khách cũng có thể gửi email đến địa chỉ: my.nguyenngoc@gtechn.vn. Đội ngũ chuyên gia của GTEC Hà Nội luôn sẵn sàng hỗ trợ và cung cấp mọi thông tin cần thiết.

Chúng tôi cam kết mang đến cho quý khách những giải pháp điện hiệu quả và tiên tiến nhất trên thị trường. Hãy để chúng tôi đồng hành cùng bạn trong mọi dự án!

---
