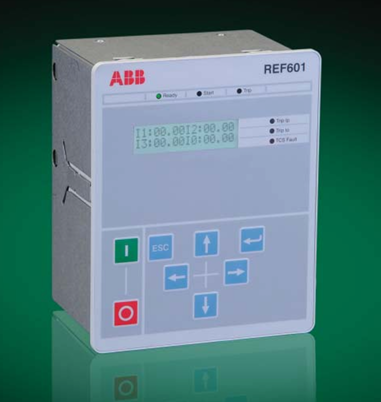

Rơ le REF601 ABB – Rơ le bảo vệ kỹ thuật số

1. Giới thiệu chung về sản phẩm

• Sản phẩm: Rơ le bảo vệ kỹ thuật số REF 601
• Mã sản phẩm: REF601
• Phiên bản: 2.0
• Thương hiệu: ABB
• Xuất xứ: Trung Quốc

2. Chi tiết sản phẩm:

Mô tả sản phẩm:

• REF601 là rơ le bảo vệ nguồn chuyên dụng, được thiết kế để bảo vệ và điều khiển các trạm biến áp tiện ích và hệ thống điện công nghiệp. Rơ le này tương thích với cảm biến cuộn dây Rogowski để đo dòng điện.
• Thiết kế tối ưu với cảm biến dòng điện: Rơ le bảo vệ nguồn cấp điện REF601 được thiết kế để tận dụng các ưu điểm của cảm biến dòng điện, đảm bảo bảo vệ và điều khiển hiệu quả trong các ứng dụng điện áp trung thế.
• Chức năng bảo vệ toàn diện: Rơ le cung cấp các chức năng bảo vệ toàn diện cho các bộ cấp nguồn, bao gồm bảo vệ quá dòng, vi sai, khoảng cách, lỗi chạm đất và bảo vệ sự cố máy cắt.
• Tính năng nâng cao và giao tiếp hiện đại: Nó cũng tích hợp các tính năng như hỗ trợ đồng bộ pha và giao tiếp theo tiêu chuẩn IEC 61850.

Thông số kỹ thuật

• Chức năng bảo vệ: Hỗ trợ các chức năng bảo vệ 50, 51, 50N, 51N, 68.
• Đo lường: 3I, In.
• Giám sát: TCM.
• Điện áp nguồn: 24-250VAC (50/60 Hz) / 24-250VDC.
• Điện áp đầu ra: 24VDC.
• Đầu vào pha và dòng điện đất: 1A.
• Giao thức: Hỗ trợ giao thức MODBUS RTU.
• Cổng giao tiếp: RS485, 2 dây.
• Tiêu chuẩn: Tuân thủ các tiêu chuẩn quốc tế như IEC, ANSI.
• Cấp bảo vệ: IP 43 cho bề ngoài và IP 20 cho các mạch điện.
• Nhiệt độ hoạt động: Từ -25 đến +55ºC.
• Độ ẩm tương đối: Dưới 93%, không có hiện tượng ngưng tụ.

Tính năng:

Rơ le bảo vệ kỹ thuật số REF601 của ABB được thiết kế để cung cấp một loạt các chức năng bảo vệ và giám sát cho hệ thống điện, bao gồm:

Bảo vệ quá dòng (Overcurrent Protection):

• Chức năng 50: Quá dòng không định hướng, đặt ở mức thấp.
• Chức năng 50-1: Quá dòng không định hướng, mức cao.
• Chức năng 50-2: Quá dòng không định hướng, mức rất cao.

Bảo vệ chạm đất (Earth Fault Protection):

• Chức năng 50N (chạm đất tức thời): Phát hiện và phản ứng nhanh khi có sự cố chạm đất.
• Chức năng 51N (chạm đất thời gian): Bảo vệ trước các sự cố chạm đất kéo dài.

Chức năng bổ sung:

• Chức năng 68: Đầu báo dòng khởi động máy biến áp ba pha.
• Chức năng I <-> O CB: Điều khiển ngắt mạch.
• Chức năng TCM: Giám sát.

Đo Đạc:

• Chức năng 3I: Đo dòng điện ba pha.
• Chức năng In: Đo dòng điện dư.

3. Đặc điểm ưu việt

• Đa dạng tính năng bảo vệ: Rơ le bảo vệ kỹ thuật số REF601 của ABB cung cấp một loạt các tính năng bảo vệ quan trọng như quá dòng, chạm đất, bảo vệ nguồn, giám sát và nhiều tính năng khác.
• Đa dạng ứng dụng: REF601 được thiết kế linh hoạt, phù hợp cho các hệ thống điện công nghiệp và tiện ích, đảm bảo độ chính xác và đáng tin cậy cao.
• Dễ dàng lắp đặt và vận hành: Rơ le này có thiết kế nhỏ gọn, dễ dàng lắp đặt và cài đặt, giúp tiết kiệm thời gian và chi phí cho các dự án điện.
• Độ tin cậy cao: Với các tính năng bảo vệ tiên tiến và khả năng hoạt động ổn định, REF601 đảm bảo duy trì hiệu suất và an toàn cho hệ thống điện.
• Linh hoạt trong kết nối và giao tiếp: Rơ le này hỗ trợ các giao tiếp tiêu chuẩn như MODBUS RTU, giúp tích hợp dễ dàng vào các hệ thống điện hiện đại.
